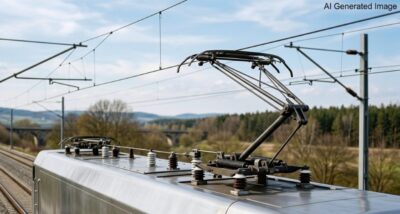

電車のパンタグラフ。上にある電線（架線）から電気を取ってくるための装置。
パンタグラフとは？
鉄道におけるパンタグラフとは、
- 電車の屋根の上に必ず設置されている、
- 架線から、大容量の電気を安全かつ確実に取り入れるための、
- 大切な装置（集電装置）のこと
をいいます。
架線（上にある電線）から、電車に電気を取り込むためのパンタグラフ。
すなわち、変電所から送り出されて架線に流れている高圧のエネルギーを、車内に引き込むための装置だというわけです。
したがって、パンタグラフは電車が線路の上をスムーズに走るために絶対に欠かせない、いわば「電気の入り口」としての極めて重要な役割を持っているわけですね。
パンタグラフのような「集電装置」とは？
集電装置とは、鉄道車両が、外部の電気を取ってくるための架線などから、自分で走るために必要な電力を受け取るための装置の総称のことになります。
パンタグラフはその代表例ですが、架線との摩擦で削れてしまうため、「すり板」と呼ばれる消耗品のカーボンパーツが使われています。これは、電気をよく通す素材になります。
そして、これが定期的にメンテナンスされることで、安全な運行が守られているというわけです。
パンタグラフと架線が接触している、水平な板が「すり板」。
もしもパンタグラフが架線から離れると、電車は止まってしまう
しかし、
- もし走行中に、このパンタグラフが架線から離れてしまう「離線」という現象が起きると、
- 一瞬だけ電気が途切れてしまい、
- 車内の照明が消えたり、精密な機械が故障したりするリスクがある
というわけです。
パンタグラフが絶対に離れないよう、ピタッと架線にくっつく仕組みがある
そこで、
- どんなに激しく電車が揺れても、
- 常に強いバネや空気の力で、
- 上の電線へとぴったり押し付け続けるという、特殊な仕組みが備わっている
というわけです。

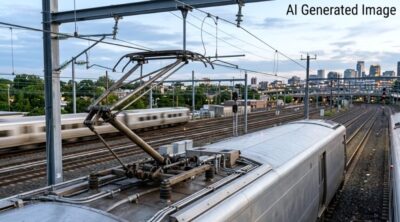

上の電線（架空の線）にぴったりとくっついているパンタグラフ
パンタグラフの役割と仕組み
柔軟に伸び縮みする、電気の通り道
車両の上にある架線の高さは場所によって変わるため、パンタグラフはバネや空気圧を使って、常に一定の力で架線にピタッと押し当てることができるようになっています。
架線：線路の上に張られた、電気を供給するための電線のことです。
また、
- パンタグラフから取り込まれた電気は、
- 車内のモーターへと送られ、
- 使い終わった電気は車輪からレールへと流れてゆき、
- やがて変電所へと戻る
という仕組みとなっています。
パンタグラフの主な形
パンタグラフの形は、時代とともに進化してきました。
- 菱形：昔ながらの「◇」の形です。この形は丈夫であるというメリットがあります。
しかし、その代わり重い上に、場所・スペースを取ってしまうのが弱点になります。 - 下枠交差形：菱形の下の部分を交差させたものになります。
従来の単なる菱形のものよりも、少しコンパクトになりました。 - シングルアーム形（「く」の字）：現在の主流で「く」の字形のパンタグラフです。一本の腕のような構造をしていて、空気抵抗が少なく雪にも強い、最近の主流となっているパンタグラフの形のことをいいます。
部品が少なくて軽く、雪にも強いというのが特徴です。

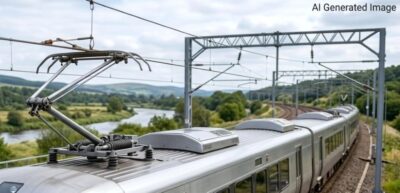

シングルアーム型のパンタグラフ。
パンタグラフ・ちょっとした豆知識
名前の由来
では、パンタグラフという名前はどこから来ているのか。
鉄道のパンタグラフは、もともとは図面を拡大・縮小して写すための製図用具（パンタグラフ）に動きが似ていたのでした。
つまりこのことから、その名がついたという風に言われています。
鉄道の集電装置（パンタグラフ）も、昔はひし形であり、しかも関節を曲げたり伸ばしたりする動きが、まるでこの道具にそっくりだったのでた。
そのため、そのまま「パンタグラフ」という名前が付けられたというわけです！
すり板の秘密
架線と直接こすれる部分は「すり板」という、カーボンなどの部品でできています。このカーボンは、電気をよく通す素材ということになります。
これは、わざと架線をジグザグに張ることで、この板が一点だけが集中して削れてしまうことがないように工夫されているんですよ！
あの「く」の字の腕が一生懸命に電線を追いかけていると思うと、なんだか健気で可愛く見えてきませんか？
パンタグラフの工夫
また、パンタグラフの周辺には、非常に賢い工夫がたくさん隠されています。
すり板（すりいた）とは？
すり板とは、パンタグラフの一番上にある、直接的に架線に触れる、金属やカーボンの板のことです。
すなわち、高速で走るような電車は、この板を電線に激しくこすりつけながら進んでいくことになります。
電車の安全を守るための「すり板」
この「すり板」は、どうしても少しずつ削れていってしまう消耗品になります。
しかし、それでもやはり電線（架線）側が先に削れてしまい、切れてしまうと大事故につながることになります。
そのため、パンタグラフにおいては、あえてカチカチに硬くせずに、
- わざと板の方を柔らかくして、（パンタグラフの方が）わざと先に削れてしまうように、
- つまり、電線の方が先に削れないように設計されています。
すなわち、この「すり板」はまるで電車の安全を守るための「身代わり」のような、とても大切なパーツですね！
柔軟に伸び縮みする仕組み
しっかりと架空の線にくっついているパンタグラフ
電車は走っている間は激しく上下に揺れますし、架線の高さもトンネルや橋の下では低くなるなど、その環境は常に変化しています。
パンタグラフも、これらの絶え間なく変化する環境に常に順応する必要があるというわけです。
そこでパンタグラフは、以下の力を使って常に上に押し上げられています。
すなわち、強力なバネで、常に「ビヨーン」と上に押し上げています。
パンタグラフを架線にくっつける：空気の力
空気圧を使って、一定の強さで押し付け続けるタイプもあります。
これにより、例えどんなに揺れても電線から離れることなく（離線せずに）、安定して電気を受け取ることができるというわけです。
すなわち、あの独特な「く」の字やひし形の関節が、まるでサスペンションのようにしなやかに動いているというわけですね！
電気はどうやってモーターへ通るのか？
パンタグラフでキャッチした電気の旅路は、意外とダイナミックです！
- 取り込み：まずはパンタグラフから車内へと、電気が入り込んでゆきます。
- 電圧の調整：このとき、変圧器（トランス）や制御装置（VVVFインバータなど）という機械を通ってゆきます。
- ここで、モーターが使いやすい電気の強さ（電圧）や種類（交流・直流）へと整えられてゆきます。
- 駆動：こうして電車にとって最適な形に整えられた電気が、モーターへと流れ込んでゆき、磁石の力によって車輪を回します。
- 電車が動きます。
- 帰還（帰り道）：こうして使い終わった電気は、車輪を伝って地面に敷設されたレールへと流れてゆき、最終的には変電所へと戻っていきます。
VVVFインバータ
VVVFインバータとは、電圧や周波数を自在に変えることで、モーターの回転数をスムーズに操り、電気代を節約し、空転（きつい坂道で車輪が滑ってしまうこと）をなるべく減らすための司令塔のような装置です。
すなわち、電気の通り道が
- 行きは電線
- 帰りはレール
という、巨大なループになっているわけなので、面白いですよね。
レールから変電所へ電気が戻る理由と仕組み
「作った電気を、どうやって遠くの変電所や他の電車へと届けるか」という、ダイナミックな電気のリレーがあります。
電気の通り道には「行き」と「帰り」というルートが必要です。
これはいわゆる回路・サーキットと呼ばれるもになります。
すなわち、理科の実験で習った、あのぐるぐる回る回路のことを言います。
さて、その仕組みを改めて整理してみましょう。
電気の「輪（回路）」を完成させる
電気は「プラス」から出て「マイナス」に戻るという、一周まわる輪っか（回路）がないと流れません。
- 行き（プラス）： 頭上の「架線」からパンタグラフを通じて電車に電気が入ります。
- 帰り（マイナス）： モーターを通った後の電気は、車輪を通じて「レール」へと逃がされます。
このように、レールはただの「鉄の棒」ではなく、電気を物理的に変電所へ戻すための「巨大な電線」の役割も果たしているというわけです。
おわりに・まとめ
いかがだったでしょうか。
今回は、電車の力強い走りを支えるパンタグラフについて学んできました。
架線から電気を取り込み、モーターへ送る重要な役割はもちろん、常にピタッと密着し続ける仕組みには驚かされますね！
例えば、すり板が削れながらも安全を守り、レールを通じて電気を循環させる。
何気なく見ている電車の屋根の上には、現代の鉄道を支える緻密な技術が詰まっています。
次から電車に乗る際は、ぜひ屋根の上をのぞいて、パンタグラフの働きを想像してみてくださいね！
